ELEKTRONIK

PENGENALAN KOMPONEN ELEKTRONIK DAN RANGKAIAN LISTRIK

KOMPONEN-KOMPONEN DASAR ELEKTRONIK

1.Resistor
Tahukah anda jika resistor adalah salah satu komponen yang paling sering digunakan dalam sebuah rangkaian elektronik, seperti rangkaiannya TV, radio bahkan komputer.
Bagaimana bentuk resistor itu?
Gambar 1 merupakan gambar resistor

Gambar 1 Resistor dan simbolnya

Coba perhatikan bentuk dari resistor di atas! Setiap resistor mempunyai garis/ gelang yang berwarna-warni. Warna tersebut menunjukkan nilai hambatan dari sebuah resistor.
Untuk jelasnya mari kita lihat tabel di bawah. Setiap warna menentukan nilainya masing-masing.

Setelah tahu nilai setiap warna, sekarang kita akan belajar mengunakannya. Perhatikan contoh berikut:
Misalnya resistor dengan cincin kuning, violet, merah dan emas. Cincin berwarna emas adalah cincin toleransi. jadi urutan warna cincin resistor ini adalah

- cincin pertama berwarna kuning ………………………………………4
- cincin kedua berwarna violet …………………………………………..7
- cincin ke tiga berwarna merah. ……………………………………….x100
- Cincin ke empat berwarna emas adalah cincin toleransi………….+ 5%
Arti dari toleransi itu sendiri adalah batasan nilai resistansi minimum dan maksimum yang di miliki oleh resistor tersebut. Jadi nilai dari resistor tersebut adalah
= 47 x 100+ 5%
= 4700 ohm + 5%
= 4,7k Ohm + 5%
Nilai toleransi dihitung dengan cara:
4700 x 5% = 235
sehingga,
Rmaksimum = 4700 + 235 = 4935 Ohm
Rminimum = 4700 – 235 = 4465 Ohm
Apabila resistor di atas di ukur dengan menggunakan ohmmeter maka nilainya antar 4465 s/d 4935.

Ada juga resistor yang nilainya dapat berubah-ubah. Nilai itu juga bisa kita yang memilihnya, unik kan. Resistor yang seperti ini biasanya disebut variabel resistor.
Setelah kalian mempelajari bentuk dan macam dari resistor, tahukah kalian fungsi dari resistor?
Jadi Banyak sekali kegunaaan dari resistor seperti:
- Untuk menghambat dan membatasi arus listrik dalam sebuah rangkaian elektronik
- Untuk melindungi rangkaian listrik dari arus yang berlebih
- Untuk membagi tegangan dan masih banyak lagi.


2.Kapasitor
Tahukah kamu bahwa ada sebuah komponen elektronika yang bisa menyimpan muatan listrik .Saat kita sambungkan ke sebuah baterai maka muatan listrik akan tersimpan didalamnya. Dan uniknya saat baterai dilepas komponen ini masih bisa mengeluarkan listrik walaupun beberapa detik saja. Komponen seperti inilah yang disebut kapasitor.
Bentuk kapasitor kebanyakan menyerupai tabung kecil tetapi ada juga yang pipih, seperti terlihat pada gambar berikut:

Gambar 2 kapasitor dan simbolnya

Sebagai penyimpan muatan listrik sudah tentu kapasitas penyimpanannya ada berbagai macam dari beberapa uF sampai F. Setelah tahu bentuknya sekarang kita akan mempelajari penggunaan kapasitor pada sebuah rangkaian elektronik. Fungsi utamanya adalah menyimpan muatan listrik, untuk filter, pembangkit frekuensi. Untuk mempelajari fungsi ini kita akan membuat suatu percobaan yang menarik. Ikuti langkah-langkah di bawah:

PROJECT:
Langkah 1 : Mari kita buat rangkaian seperti tampak pada gambar 3.

Langkah 2 : Siapkan semua komponen yang dibutuhkan.
Langkah 3 : Rangkailah semua komponen sesuai dengan gambar rangkaian.
Langkah 4 : Buka switch 1 (OFF), tekan dan lepas switch 2. perhatikan nyala LED
Langkah 5 :Tutup switch 1 (ON), lepas switch 2. perhatikan green LED.

Sekarang kalian sudah mendapat hasil dari percobaan tentang kapasitor. Dari hasil itu dapatkah kalian menarik sebuah kesimpulan tentang kapasitor.

3.Transistor
Komponen yang satu ini merupakan komponen dasar dari sebuah mikroprosesornya computer. Dalam satu mikroprosesor bisa terdapat jutaan bahkan milyaran transistor, wah….hebat ya. Semakin banyak jumlah transistornya semakin cepat aksesnya.
Apa sih sebenarnya transistor itu?
Transistor merupakan komponen dengan 3 kaki, berbeda dengan resistor ataupun kapasitor yang hanya memiliki 2 kaki. Gambar dari sebuah transistor adalah seperti di bawah:

Gambar 4 Transistor dan simbonya

Setiap kaki mempunyai nama sendiri-sendiri ada emitter, collector, basis. Dan memasangnya jangan sampai salah, karena akan merusak rangkaian. Oh…ya ternyata transistor ada 2 macam ada yang bertipe NPN dan PNP. Perbedaanya terletak pada kombinasi bahannya.
Karena transistor mempunyai 3 kaki maka untuk mengetahui kaki-kainya diperlukan teknik khusus atau bisa juga melihat datasheet yang dikeluarkan pabrik pembuatnya.
Tahukah kalian fungsi dari transistor? Fungsinya diantaranya
- Sebagai switc otomatis
- Sebagai penguat tegangan dan arus

Project dibawah akan membantu kalian memahami penggunaan dan cara kerja transistor.

PROJECT:

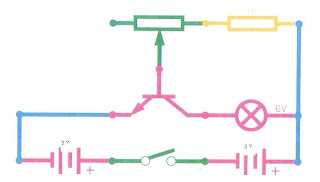

Langkah 1 : Mari kita buat rangkaian seperti tampak pada gambar 5.

Langkah 2 : Siapkan semua komponen yang dibutuhkan.
Langkah 3 : Rangkailah semua komponen sesuai dengan gambar rangkaian.
Langkah 4 : Geser potensio pada posisi paling rendah
Langkah 5 : Tutup switch (ON), geser pelan-pelan VR sampai nilai maksimum, amati perubahan nyala LED.


Tahukah kalian penyebab dari ON/OFF LED. Bisakah kalian menjelaskannya!
Transistor akan aktif saat tegangan di basis cukup besar. Pada percobaan dio atas tegangan di basis kita ubah dari kecil sampai besar dengan mengeser VR

4.IC (Integrated Circuit)
Jika kalian bandingkan ukuran peralatan elektonik zaman dulu dengan peralatan keluaran sekarang pasti perbedaan ukurannya sangat mencolok. Sebagai contoh, computer pada awal ditemukan ukurannya sangat besar, tetapi sekarang jauh lebih kecil (laptop) atau ukuran televisi yang sangat besar sekarang dengan teknologi layer datar maka ukurannya tinggal beberapa centi saja.
Tahukah kamu mengapa kemajuan di dunia elektronik begitu pesat. Ya, itu semua karena ditemukannya IC (Integrated Circuit) atau biasa dikenal dengan chip. Bahan untuk membuat IC disebut semikonduktor. Di dalam sebuah chip bisa terdapat beberapa rangkaian dengan jumlah transistor, resistor dan kapasitor yang bisa mencapai ribuan bahkan jutaan. IC dirancang dengan fungsi yang spesifik dan dalam penggunaannya harus di kombinasikan dengan rangkaian tertentu pula. Berikut adalah gambarnya.

Gambar 6 IC atau chip

5.LED (Light Emiting Diode)
Pernakah kalian melihat benda kecil yang bisa berkedip-kedip dalam sebuah alat elektronik. Ya, benda kecil semacam lampu yang bias bercahaya itulah yang disebut LED (light Emiting Diode).

Gambar di samping merupakan bentuk LED. Tahukah kamu bahwa warna cahaya yang dihasilkan LED bermacam-macam, ada yang berwarna biru, merah, dan kuning

Gambar 7. LED

Sekarang coba cari fungsinya LED untuk apa?
-Penghasil cahaya
-Sebagai indicator/penunjuk jika suatu rangkaian sedang aktif.

Karena kemampuannya menghasilkan cahaya, sekarang banyak lampu hias seperi lampu 17-san, lampu pohon natal yang menggunakan LED.

Sedangkan cara memasang LED yang benar adalah kaki anoda (biasanya kaki yang terpanjang) haruslah dapat (+) baterai.

6.Buzzer dan speaker
Kalian pasti sudah sering melihat alat yang satu ini. Ya! Alat ini digunakan untuk menghasilkan suara. Seperti pada radio, TV, telephone. Alat ini dapat mengasilkan suara karena mempunyai membran yang terhubung dengan magnet dan koil. Koil merupakan lilitan kabel pada sebuah logam biasanya tembaga yang berguna untuk mengahsilkan gaya magnet.
Sinyal listrik yang melalui koil akan mengakibatkan besar gaya magnet berubah-ubah sehingga membran bergetar dan menghasilkan bunyi.

7.Switch
Jika kalian sedang ingin menyalakan lampu atau ingin menonton TV pasti kalian terlebih dahulu menekan sebuah tombol. Tombol inilah yang dimaksud dengan switch.
Apa sebenarnya kegunaan dari switch?
Fungsi utamanya adalah untuk menyambung dan memutuskan aliran listrik dari sebuah rangkaian, sekarang kalian tahu bukan dengan adanya switch maka kita dapat mengnyalakankan dan memadamkan lampu kapan saja.

8.Kipas
Alat yang satu ini tentu sudah tidak asing lagi bukan. Alat ini dapat berputar layaknya baling-baling pesawat terbang jika kita aliri listrik. Dapatkah kamu menyebutkan contoh alat yang mengunakan kipas?.
Peralatan yang menggunakan kipas antara lain kipas angin yang sering kita pakai saat udara panas atau juga pada CPU sebuah PC sebagai pendingin ternyata juga mengunakan kipas.
Pada kipas terdapat lilitan (koil) yang akan menghasilkan gaya megnet saat dialiri arus listrik. Gaya magnet inilah yang akn menggerakkan kipas sehingga menghasilkan putaran.

PROJECT:
Tahukah kalian bahwa ada 2 macam rangkaian listrik yaitu seri dan pararel. Tahukah kalian perbedaannya.
Melalui sedikit percobaan yang sederhana yang akan kita lakukan, maka kita dapat mengetahui perbedaan diantra keduanya. Supaya percobaan kita berhasil harap diikuti setiap langkah berikut:
Langkah 1: Siapkan komponen bulp 2,5 V, kipas, switch, baterai box.
Langkah 2: Buat rangkaian Light and Fan in Series (rangkaian bisa dilihat pada gambar 8.1).
Langkah 3: Aktifkan switch, apa yang dapat kalian lihat. Coba pahami dan beri kesimpulkan.
Langkah 4: Buat rangkaian Light and Fan in Parallel (rangkaian bisa dilihat pada gambar 8.2).
Langkah 5: Aktifkan switch, apa yang dapat kalian lihat. C


Gambar 8.1 Rangkaian Project kipas (seri)

Gambar 8.2 Rangkaian Project kipas (parallel)
Semoga bisa  membantu, dan jika ada kesalahan tolong komentarnya supaya bisa lebih di permantap insya allah posting berikutnya akan lebih menarik..............
